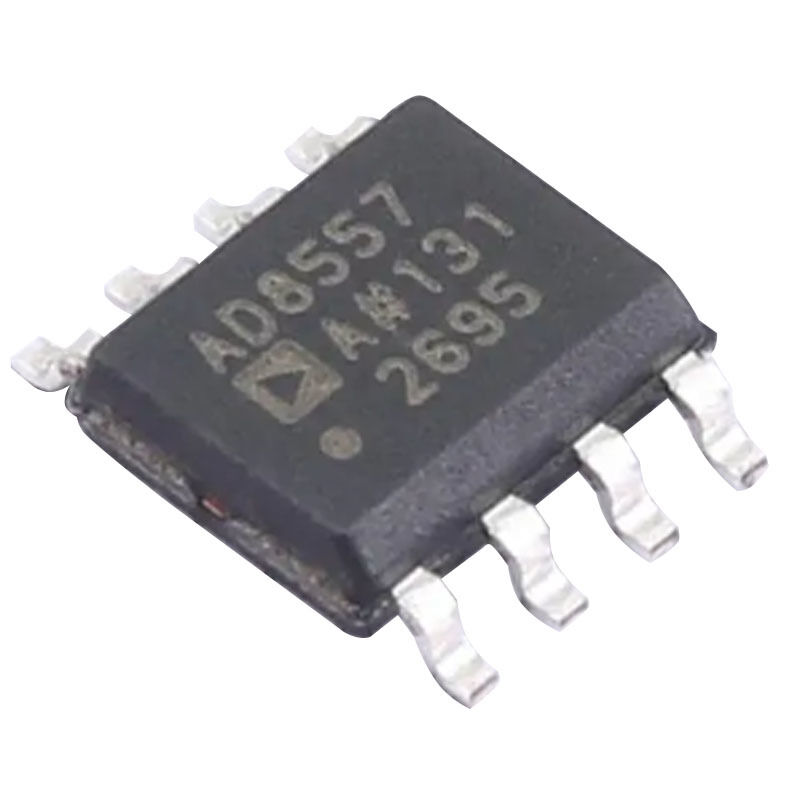

AD8557ARZ-REEL7 ডিজিটাল প্রোগ্রামযোগ্য সেন্সর সিগন্যাল এম্প্লিফায়ার

AD8557 হল একটি শূন্য-ড্রিফট সেন্সর সিগন্যাল এম্প্লিফায়ার যা ডিজিটালভাবে প্রোগ্রামযোগ্য লাভ এবং আউটপুট অফসেট ক্ষমতা রয়েছে।এই পরিবর্ধক effortlessly এবং সঠিকভাবে সংজ্ঞায়িত আউটপুট আউটপুট আউটপুট ভোল্টেজ পরিসীমা রূপান্তর করার জন্য ডিজাইন করা হয়, একই সাথে অন্যান্য অসংখ্য ডিফারেনশিয়াল বা সিঙ্গল-এন্ড সেন্সর আউটপুটকে সঠিকভাবে শক্তিশালী করে। স্বতন্ত্র স্বয়ংক্রিয় শূন্য এবং ডিজিট্রিম প্রযুক্তি ব্যবহার করেAD8557 একটি কম্প্যাক্ট প্যাকেজের মধ্যে একটি সুনির্দিষ্ট এবং নমনীয় সংকেত প্রক্রিয়াকরণ সমাধান সরবরাহ করে. একটি সিরিয়াল ডেটা ইন্টারফেসের মাধ্যমে 28 থেকে 1300 পর্যন্ত বিস্তৃত পরিসরে ডিজিটালভাবে প্রোগ্রাম করা যেতে পারে।লাভ সমন্বয় সম্পূর্ণরূপে নির্ভরযোগ্য পলিসিলিকন ফিউজ প্রযুক্তি ব্যবহার করে স্থায়ীভাবে প্রোগ্রাম করার আগে সার্কিট মধ্যে অনুকরণ করা হয়. আউটপুট অফসেট ভোল্টেজ একইভাবে ডিজিটাল প্রোগ্রামযোগ্য এবং সরবরাহ ভোল্টেজের সমানুপাতিক। এর ব্যতিক্রমী কম ইনপুট অফসেট ভোল্টেজের বাইরে, ইনপুট অফসেট ভোল্টেজ ড্রাইভ,এবং অত্যন্ত উচ্চ DC এবং AC common-mode rejection ratios (CMRR), এডি 8557 ইনপুট পিনগুলিতে একটি টান-আপ বর্তমান উত্স এবং ভিসিএলএএমপি পিনে একটি টান-ডাউন বর্তমান উত্স অন্তর্ভুক্ত করে।একটি বাহ্যিক রেফারেন্স ভোল্টেজের মাধ্যমে আউটপুট clamping AD8557 নিরাপদ এবং সঠিকভাবে কম ভোল্টেজ অ্যানালগ-ডিজিটাল রূপান্তরকারী (ADCs) চালাতে সক্ষম করে. যখন রেফারেন্সের মতো একই সরবরাহ ভাগ করে নেওয়া একটি এডিসির সাথে ব্যবহৃত হয়, তখন সিস্টেমের নির্ভুলতা স্বাভাবিক সরবরাহ ভোল্টেজের পরিবর্তনের দ্বারা প্রভাবিত হয় না। আউটপুট অফসেট ভোল্টেজ সমন্বয় রেজোলিউশন 0 এর চেয়ে ভাল।ভিডিডি এবং ভিএসএসের মধ্যে পার্থক্যের 4%. লাভ এবং অফসেট সামঞ্জস্যের পরে সূক্ষ্ম-নিয়ন্ত্রণ লকিং আরও ক্ষেত্রের নির্ভরযোগ্যতা নিশ্চিত করে। AD8557 -40 °C থেকে +125 °C তাপমাত্রা পরিসীমা জুড়ে কাজ করে।এই ডিভাইসটি একটি একক সরবরাহ ভোল্টেজ দ্বারা চালিত হয় যা 2.7 ভোল্ট থেকে 5.5 ভোল্ট এবং এটি 8-পিন SOIC এবং 4 মিমি × 4 মিমি, 16-পিন LFCSP প্যাকেজে পাওয়া যায়।

পণ্যের বৈশিষ্ট্য

অতি-নিম্ন অফসেট ভোল্টেজঃ পুরো তাপমাত্রা পরিসীমা জুড়ে সর্বোচ্চ 12 μV
অতি-নিম্ন ইনপুট অফসেট ভোল্টেজ ড্রাইভঃ সর্বোচ্চ 65 এনভি/°সি
উচ্চ সাধারণ-মোড প্রত্যাখ্যান অনুপাতঃ সর্বনিম্ন 96 ডিবি
ডিজিটাল প্রোগ্রামযোগ্য লাভ এবং আউটপুট অফসেট ভোল্টেজ
২৮ থেকে ১৩০০ এর মধ্যে লাভের পরিসীমা
অটোমোবাইল অ্যাপ্লিকেশন প্রয়োজনীয়তা মেনে চলুন
একক বাস সিরিয়াল ইন্টারফেস
যেকোনো ক্যাপাসিটিভ লোডের সাথে স্থিতিশীল
SOIC এবং LFCSP প্যাকেজ
অপারেটিং ভোল্টেজ ব্যাপ্তি ২.৭ ভোল্ট থেকে ৫.৫ ভোল্ট

অ্যাপ্লিকেশন

অটোমোবাইল সেন্সর
চাপ এবং অবস্থান সেন্সর
যথার্থ বর্তমান সনাক্তকরণ
থার্মোকপল এম্প্লিফায়ার
শিল্প স্কেল
স্ট্রেনম্যাগার
