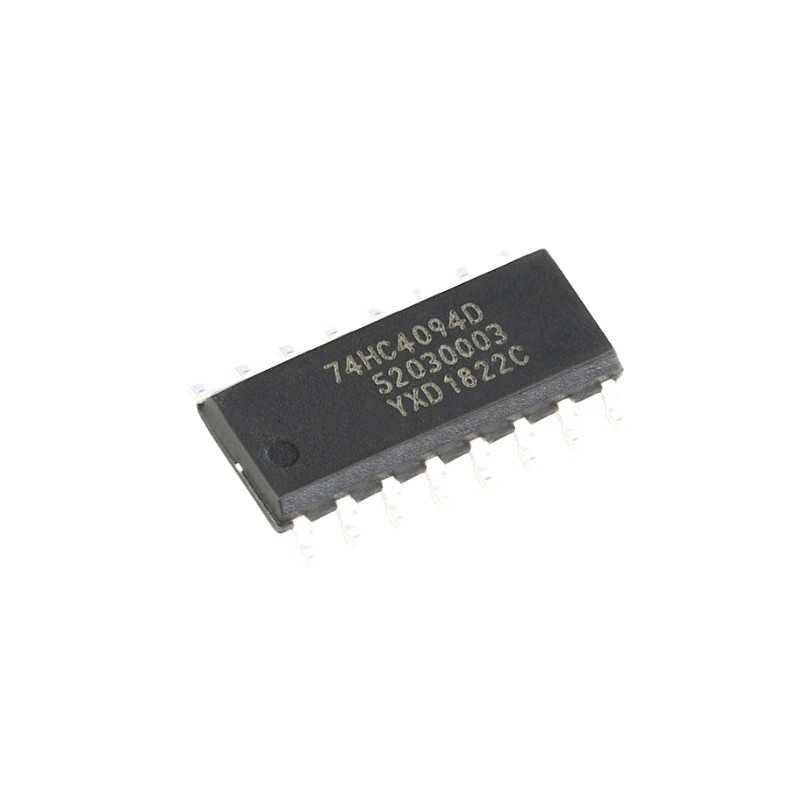

74HC4094; 74HCT4094 একটি 8-বিট সিরিয়াল-ইন / সিরিয়াল বা সমান্তরাল-আউট শিফট রেজিস্টার যা একটি স্টোরেজ রেজিস্টার এবং 3-রাজ্য আউটপুট সহ।
উভয় শিফট এবং স্টোরেজ রেজিস্টার পৃথক ঘড়ি আছে। ডিভাইস একটি সিরিয়াল ইনপুট (ডি) এবং দুটি সিরিয়াল আউটপুট (QS1 এবং QS2) বৈশিষ্ট্যযুক্ত।
QS2) ক্যাসকেডিং সক্ষম করার জন্য। তথ্য সিপি ইনপুট এর LOW থেকে HIGH রূপান্তর উপর স্থানান্তরিত হয়।ঘড়ির প্রান্তগুলি দ্রুত হলে ক্যাসকেডিংয়ের অনুমতি দেওয়ার জন্য সিপি ইনপুটটির নিম্ন থেকে উচ্চতর রূপান্তর সম্পর্কে QS1 এ ডেটা উপলব্ধএকই তথ্য QS2 এ পাওয়া যায় যখন ঘড়ির প্রান্তগুলি ধীর হয় তখন ক্যাসকেডিংয়ের অনুমতি দেওয়ার জন্য সিপি ইনপুটের পরবর্তী উচ্চ থেকে নিম্ন রূপান্তর।যখন STR ইনপুট HIGH হয় তখন শিফট রেজিস্টারে থাকা তথ্যগুলি স্টোরেজ রেজিস্টারে স্থানান্তরিত হয়. স্টোরেজ রেজিস্টারে ডেটা যখনই আউটপুট সক্ষম ইনপুট (OE) উচ্চ হয় তখন আউটপুটগুলিতে প্রদর্শিত হয়। OE এর উপর একটি LOW আউটপুটগুলিকে উচ্চ-প্রতিরোধের অফ-স্টেট অনুমান করে।OE ইনপুট অপারেশন রেজিস্টার অবস্থা প্রভাবিত করে না. ইনপুটগুলির মধ্যে ক্ল্যাম্প ডায়োড অন্তর্ভুক্ত রয়েছে। এটি ভিসিসির চেয়ে বেশি ভোল্টেজের সাথে ইন্টারফেস ইনপুটগুলিতে বর্তমান সীমাবদ্ধ প্রতিরোধের ব্যবহারকে সক্ষম করে।
